Подсистема включает в себя полный набор функциональных компонент и соответствующих им информационных структур базы данных, необходимых для гидравлического расчета и моделирования тепловых сетей и систем теплоснабжения любой сложности. В частности с помощью подсистемы 'Гидравлика' для тепловых сетей пользователи решают следующие задачи:. Размерность рассчитываемых тепловых сетей, степень их закольцованности, а также количество теплоисточников, работающих на общую сеть – не ограничены. Расчет номинального гидравлического режима Это классический вид гидравлического расчета, отталкивающийся от задания тепловых нагрузок потребителей. В результате расчета получается полное потокораспределение по подающим и обратным трубопроводам тепловой сети, а также абсолютные и располагаемые напоры во всех точках тепловой сети в предположении, что все потребители получают заявленную тепловую нагрузку при определенных для них температурных графиках. Насосные группы на источниках тепла, а также в насосных станциях смешения, подпора и подкачки описываются полной моделью, включающей расходно-напорную характеристику группы насосных агрегатов.

  1. Программа Гидравлического Расчета Тепловых Сетей Скачать Бесплатно
  2. О Магазине

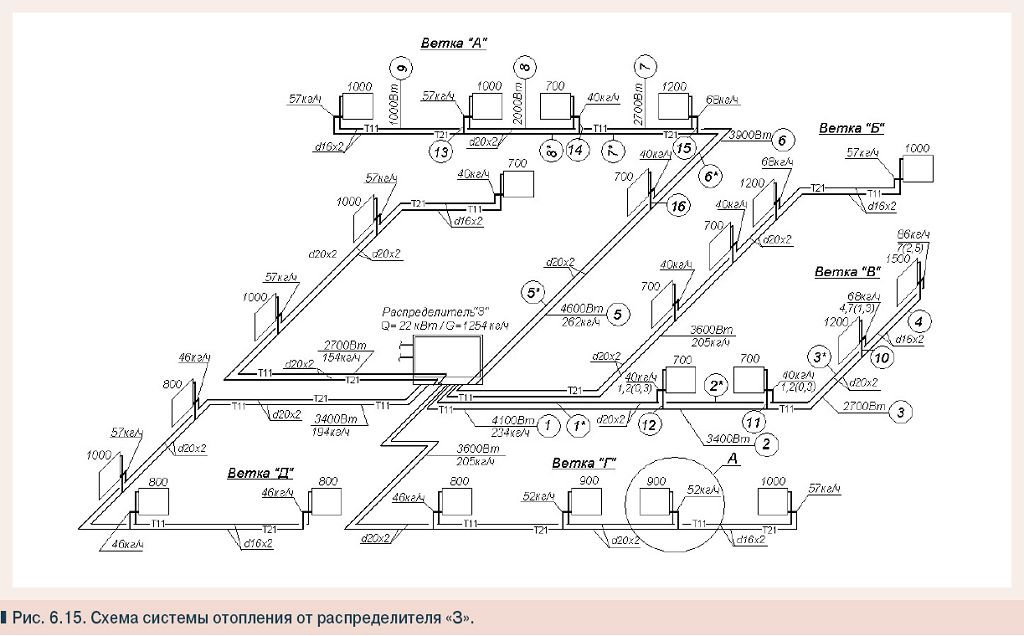

Программа «Гидравлический расчёт тепловых сетей» предназначена для гидравлического расчета двухтрубной тепловой сети, однотрубных систем с тупиковой конфигурацией, а также для анализа гидравлических режимов действующих и проектируемых тепловых сетей. «Гидравлический расчёт. Хотите заказать гидравлический расчет системы отопления дома, водопровода, канализации, тепловых сетей, газоснабжения? Для этого нашим специалистам необходимы следующие технические данные: для отопления дома - поэтажные чертежи с растановкой отопительных приборов, для тепловых. Гидравлический расчет тепловой сети. Программа для выполнения гидравлического расчета. Полезные программы - cтраница 5.В Stratum 2. 0 разработан конструктор инженера- теплотехника.

Расходно-напорная характеристика может быть получена двумя способами:. заданием параметров граничных пар 'расход-напор', описывающих рабочую зону;. заданием паспортных характеристик установленных насосных агрегатов (выбор из справочника насосов) и комбинацией их включения. Гидравлические сопротивления участков трубопроводов определяются их длиной, внутренним диаметром, суммой местных сопротивлений, коэффициентом шероховатости либо коэффициентом местных потерь (в зависимости от выбранного способа расчета), степенью зарастания. Инструментарий подсистемы включает в себя табличные и графические средства анализа режима, полученного в результате гидравлического расчета, включая пьезометрические графики. Расчет текущего (фактического) гидравлического режима От гидравлического расчета номинального режима отличается тем, что потребители тепла в этом случае моделируются специально рассчитанным на основании 'номинального' режима внутренним гидравлическим сопротивлением (включающем обвязку и сужающие устройства), а заданная для них тепловая нагрузка игнорируется. Потокораспределение при этом полностью определяется расходно-напорными характеристиками групп насосных агрегатов, работающих на тепловую сеть, и гидравлическими сопротивлениями участков теплосети и потребителей тепла.

Гидравлический

Именно этот вид гидравлического расчета является инструментом имитационного моделирования. С его помощью возможен ответ на вопрос, что произойдет с гидравлическим режимом в тепловой сети при аварийном отключении какого-либо оборудования (нештатная ситуация). Поэтому в литературе этот метод гидравлического расчета часто называют 'аварийным'. Существенная особенность метода состоит в том, что гидравлический расчет текущего режима имеет смысл только на модели, откалиброванной для номинального гидравлического режима. Калибровка модели - процесс идентификации и тонкой настройки наборов исходных данных таким образом, чтобы обеспечить максимальное приближение результатов гидравлического расчета к данным натурных измерений ('посадка пьезометра на измерения').

Калибровочный инструментарий включен в подсистему и вкратце описан ниже, методика калибровки зависит от множества обстоятельств конкретной организации, эксплуатирующей тепловую сеть. Для гидравлического расчета текущего режима имеются все те же аналитические инструменты, что и для номинального. Моделирование переключений Это тот инструмент, который, главным образом, позволяет говорить о 'гидравлической модели' сети. Суть заключается в автоматическом отслеживании программой состояния запорно-регулирующей арматуры и насосных агрегатов в базе данных описания тепловой сети. Любое переключение на схеме тепловой сети влечет за собой автоматическое выполнение гидравлического расчета, и, таким образом, в любой момент времени пользователь видит тот гидравлический режим, который соответствует текущему состоянию всей совокупности запорно-регулирующей арматуры и насосных агрегатов на схеме тепловой сети. Переключения могут быть как одиночными, так и групповыми, для любой выбранной (помеченной) совокупности переключаемых элементов. Задвижки типа 'дроссель', помимо двух крайних состояний (открыта/закрыта), могут иметь промежуточное состояние 'прижата', определяемое в либо в процентах открытия клапана, либо в числе оборотов штока.

При этом состоянии задвижка моделируется своим гидравлическим сопротивлением, рассчитанным по паспортной характеристике клапана. Для насосных агрегатов и их групп в модели доступны несколько видов переключений:. включение/выключение;.

дросселирование;. изменение частоты вращения привода.

Тестовые задания по физике кинематика. Кинематика - Физика - Теория, тесты, формулы и задачи - Обучение Физике, Онлайн подготовка к ЦТ и ЕГЭ. Feb 16, 2009 - Шаблон:Campus. Тестовые задачи. Тестовая задача на нахождение средней скорости Тестовая задача на нахождение средней скорости Тестовая задача на прямолинейное движение Тестовая задача на равноускоренное движение по прямой Тестовая задача на движение. В этом разделе находятся задачи по физике с ответами без решений. Сложность возрастает к концу каждой темы. Руководитель AFPortal.ru В. Грабцевич отобрал задачи из следующих сборников: 1) А. Сборник задач по физике (физико-математическая школа № 2, г. Sep 30, 2013 - Количество заданий поможет максимально качественно освоить этот раздел физики 'Кинематика'. Все практические задания содержат ответы в конце документа. Дополнительный материал по теме 'Кинематика': Теория Обучающие задания; Практические задания; Контрольная работа.

Программа Гидравлического Расчета Тепловых Сетей Скачать Бесплатно

При любом переключении насосных агрегатов в насосной станции или на источнике автоматически пересчитывается суммарная расходно-напорная характеристика всей совокупности работающих насосов. Для регуляторов давления и расхода переключением является изменение уставки. Для потребителей переключением является любое из следующих действий:. включение/отключение одного или нескольких видов тепловой нагрузки;. ограничение одного или нескольких видов тепловой нагрузки (в%% от паспортной, в т.ч.

И более 100%);. изменение температурного графика и/или удельных расходов теплоносителя по видам тепловой нагрузки;. изменение способа задания тепловой нагрузки из списка, имеющегося в паспорте (проектная/договорная/фактическая.) Предусмотрена генерация специальных отчетов об отключенных/включенных абонентах и участках тепловой сети, состояние которых изменилось в результате последнего произведенного единичного или группового переключения. Эти отчеты могут, по желанию пользователя, содержать любую информацию об этих объектах, содержащуюся в базе данных.

Режим гидравлического моделирования позволяет оперативно получать ответы на вопросы типа 'Что будет, если.?' Это дает возможность избежать ошибочных действий при регулировании режима и переключениях на реальной тепловой сети, могущих повлечь неприятные и даже фатальные последствия. Модельные базы Подсистема гидравлических расчетов позволяет моделировать произвольные режимы, в том числе аварийные и перспективные. Само по себе гидравлическое моделирование предполагает внесение в модель каких-то изменений с целью воспроизведения режимных последствий этих изменений. Очевидно, что такие изменения искажают реальные данные, описывающие эксплуатируемую тепловую сеть в ее текущем состоянии, что категорически недопустимо. Подсистема гидравлических расчетов содержит специальный инструментарий, позволяющий для целей моделирования создавать и администрировать специальные 'модельные' базы - наборы данных, клонируемых из основной (контрольной) базы данных описания тепловой сети, на которых можно производить любые манипуляции без риска исказить или повредить контрольную базу.

Кроме свободы манипуляций, этот механизм также обеспечивает возможность осуществления сравнительного анализа различных режимов работы тепловой сети, реализованных в модельных базах, между собой. В частности, великолепным аналитическим инструментом является сравнительный пьезометрический график, на котором наглядно видно изменение гидравлического режима, произошедшее в результате тех или иных манипуляций. Пьезометрические графики Это основной аналитический инструмент специалиста по гидравлическим расчетам тепловых сетей.

О Магазине

Пьезометр представляет собой графический документ, на котором изображены линии давлений в подающей и обратной магистралях тепловой сети, а также профиль рельефа местности - вдоль определенного пути, соединяющего между собой два произвольных узла тепловой сети по неразрывному потоку теплоносителя. На пьезометрическом графике наглядно представлены все основные характеристики режима, полученные в результате гидравлического расчета, по всем узлам и участкам вдоль выбранного пути: манометрические давления, полные и удельные потери напора на участках тепловой сети, располагаемые давления в камерах, расходы теплоносителя, перепады, создаваемые на насосных станциях и источниках, избыточные напоры и т.д. Построению собственно пьезометрического графика предшествует выбор искомого пути. Для этой цели на схеме тепловой сети отмечаются не менее двух узлов, через которые должен пройти выбранный путь. В общем случае, с учетом закольцованности тепловых сетей, может существовать более одного пути, соединяющего заданные точки. В этом случае для однозначного определения результата можно указать промежуточные точки, либо изменить критерий поиска пути (это может быть минимизация количества участков, минимизация гидравлического сопротивления либо минимизация суммарной длины, поиск по линиям подающей или обратной магистрали). Путь строится программой автоматически с учетом состояния запорной арматуры в узлах коммутации (тепловых камерах), найденный путь 'подсвечивается' на экране цветом выделения.

После выбора требуемого пути одним кликом мыши строится пьезометрический график. Состав отображаемой на нем информации, легенда и масштаб представления легко настраиваются пользователем в удобном для него виде. Среди прочих настроек, имеется возможность выделить на графике нарушения гидравлического режима, критерии нарушений задаются пользователем.

График может быть при необходимости распечатан либо экспортирован в другие приложения через буфер обмена Windows. На одном координатном поле графика могут быть одновременно построены пьезометры для номинального и фактического гидравличеких режимов, а также сравнительные графики этих же режимов, построенные по одной из модельных баз. Типы и цвета линий и точек графика легко настраиваются, так чтобы графики различных гидравлических режимов на одном поле были различимы между собой.

В случае наличия связи ИГС 'ТеплоГраф' с АСУ ТП, на пьезометрическом графике возможно, помимо расчетных линий давлений, показать реальные узловые давления, измеряемые непосредственно на тепловой сети датчиками. Это позволяет сопоставить режим, полученный в результате гидравлического расчета, с данными фактических замеров, и очень упрощает процесс калибровки расчетной гидравлической модели. Пьезометрический график является незаменимым инструментом при калибровке гидравлической модели тепловой сети, поскольку графическая интерпретация гидравлического режима позволяет одновременно качественно и количественно оценить поправки, которые необходимо внести в расчетную модель, чтобы она наиболее адекватно повторяла 'гидравлическое поведение' реальной тепловой сети в эксплуатации.

Анализ режимов насосных станций Это графический инструмент, позволяющий оценить гидравлический режим нагруженности насосной стации. На графике представлена рассчитанная расходно-напорная характеристика всей совокупности работающих насосных агрегатов, а также графики потребляемой мощности и КПД насосной станции. На расходно-напорной характеристике отмечаются крайние точки рабочей зоны, а также изображается текущее положение рабочей точки (расход через насосную станцию и создаваемый ею напор). Этот график позволяет наглядно оценить текущий режим загрузки насосной станции с точки зрения величины запаса или 'перегруженности' по производительности, КПД и экономичности режима. Так, если рабочая точка лежит вблизи левой границы рабочей зоны, это свидетельствует о значительной избыточности включенных насосных агрегатов; если же она 'прижата' к правому краю рабочей зоны, это означает необходимость включения в работу дополнительных насосных агрегатов в группе. Как отмечалось выше, совокупная расходно-напорная характеристика рассчитывается на основе паспортных характеристик реальных насосных агрегатов, работающих на сеть, либо характеристик, полученных идентификацией по натурным испытаниям, либо теоретических характеристик, заданных 'по двум точкам'. В комплекте инструментария подсистемы гидравлических расчетов поставляется обширная база данных по нескольким сотням видов насосов, используемых в теплоснабжении.

Если у конкретного пользователя встречается насосные агрегаты, отсутствующие в базе данных 'CityCom-ТеплоГраф', мы в течение нескольких часов централизованно заносим такие агрегаты в справочник, с тем, чтобы с этого момента и в дальнейшем их характеристики были доступны и другим многочисленным пользователям технологии 'CityCom'. Групповые изменения характеристик нагрузок абонентов тепловой сети по заданным критериям В подсистеме гидравлических расчетов имеется специальный инструмент для осуществления массовых изменений характеристик нагрузок потребителей с целью моделирования - таким образом, чтобы при этом не менять паспортные значения нагрузок абонентов тепловой сети. Этот инструмент позволяет применить общее правило изменения характеристик тепловой нагрузки одновременно для некоторой совокупности потребителей, определяемой заданным сложным критерием отбора, который может включать в себя, в частности:. по всей базе данных описания тепловой сети;. по одной из связных компонент (тепловой зоне источника);.

Программу Гидравлический Расчет Тепловой Сети

по некоторой графической области, заданной произвольным многоугольником;. по типу объектов теплоснабжения (жилье, административные здания, промышленность и т. Д.);. по признаку ведомственной подчиненности;. по признаку 'действующий/перспективный' и диапазону дат ввода в эксплуатацию;. по признаку административного деления; и т. Критерии отбора могут быть любыми, единственное существенное требование: соответствующая информация, на основании которой строится критериальный отбор, должна в явном виде присутствовать в базе данных описания потребителей тепла.

Групповые изменения характеристик участков тепловой сети по заданным критериям Данный инструмент применим для различных целей и задач гидравлического моделирования, однако его основное предназначение - калибровка расчетной гидравлической модели тепловой сети. Трубопроводы реальной тепловой сети всегда имеют физические характеристики, отличающиеся от проектных, в силу происходящих во времени изменений - коррозии и выпадения отложений, отражающихся на изменении эквивалентной шероховатости и уменьшении внутреннего диаметра вследствие зарастания.

Очевидно, что эти изменения влияют на гидравлические сопротивления участков трубопроводов, и в масштабах сети в целом это приводит к весьма значительным расхождением результатов гидравлического расчета по 'проектным' значениям с реальным гидравлическим режимом, наблюдаемым в эксплуатируемой тепловой сети. Измерить действительные значения шероховатостей и внутренних диаметров участков действующей тепловой сети не представляется возможным, их можно лишь косвенным образом оценить на основании сравнения реального гидравлического режима с результатами расчетов на гидравлической модели, и внести в модель соответствующие поправки. Табличные и графические аналитические инструменты Наряду с самым востребованным инструментом, - пьезометрическими графиками, - подсистема гидравлических расчетов тепловых сетей снабжена большим количеством удобных средств анализа.

Гидравлические расчеты тепловых сетей - Программа, которая выполняет гидравлические расчеты одно- или двухтрубных теплосетей с тупиковой конфигурацией (далее 'программа ГРТС 1.0'). Программа ГРТС 1.0 поддерживает язык формул, который позволяет определить состав показателей расчета, определить формулы для расчета показателей. Благодаря языку формул пользователь может самостоятельно определить методику расчета, т. Пользователь может сам определить степень сложности расчета.

После выполнения расчета программа ГРТС 1.0 позволяет: - сформировать текстовый документ, в котором подробно описана методика расчета; - сформировать отчет в виде таблицы; - выгрузить отчет в Microsoft Excel; - сформировать пьезометрический график; - сформировать примерный график температуры воды в теплосети.
